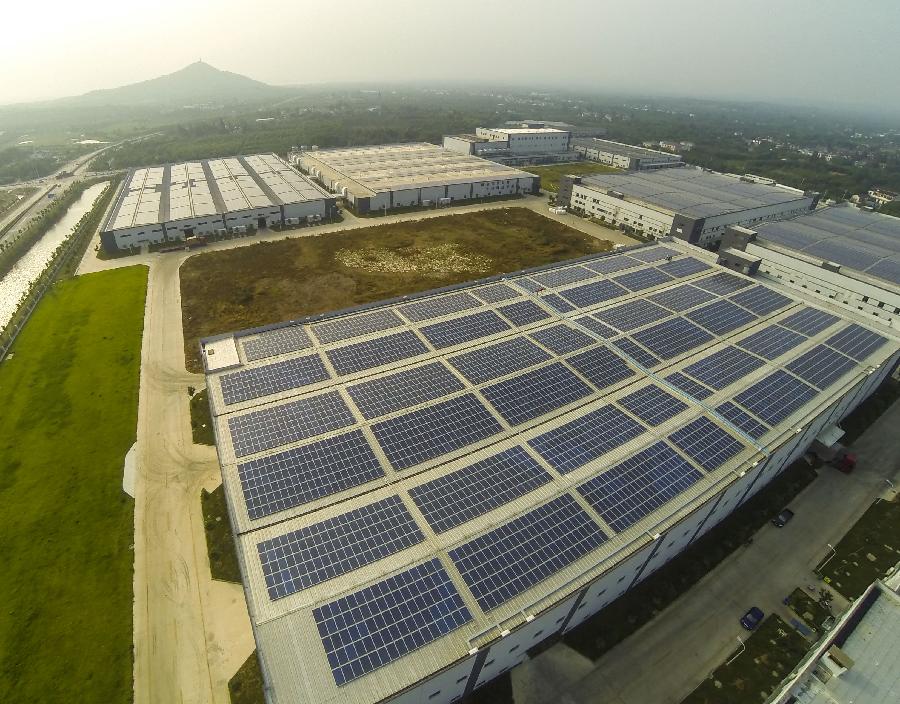

分布式光伏電站和大型地面電站在總體設計上沒有太大的差異。均包括設備選型、電站選址、建筑物布置規劃、組件陣列排布設計、電纜選型和走線路由設計、逆變器室以及低壓配電室規劃設計、電氣一次設計和電氣二次設計、防雷設計。由于容量大小和接入方式的區別，分布式與地面電站在設計方面還是有一些不同之處。

分布式光伏電站一般都建設在工廠和商業屋頂上。電纜溝槽、變電所、配電間、防雷設備都已經具備往往不需要另外設計。電力接入的一次和二次設計國家電網公司都出臺了相應的標準和典型設計。

太陽能光伏組件的安裝方式：

建筑屋頂常見主要份兩類，第一類是水泥混凝土屋頂，第二類鋼結構的彩鋼瓦屋頂。

水泥混凝土屋頂承重高一般都在150KG以上，通常面積不大；彩鋼瓦屋頂面積大，但是承重低往往不超過100KG/㎡，而且需要預留風荷載和雪荷載。

彩鋼瓦結構的安裝方式：

彩鋼瓦一般用在輕鋼結構的建筑物上多見于標準化廠房、倉庫。輕鋼結構建筑使用了重量很輕的彩鋼瓦作為屋頂，跨距可以做的很大。非常適合大規模鋪設太陽能電池組件。城市的工業園區都是聯片建設的標準化廠房，數量多面積大，往往一次可以建設幾十兆瓦的太陽能電站。

彩鋼瓦是用薄金屬板包裹泡沫板構成，用傳統方法無法固定電池組件的支架。需要用專用的“夾具”，使用夾具不會破壞原有的結構，不會導致屋頂漏水或者整體結構損壞。

從承重角度考慮：如果按照最佳角度安裝，不可避免的要多用支架，增加屋頂重量。從安全角度考慮，按照最佳傾角按裝，組件就不能夠與屋頂平行，刮風時產生額外風壓，形成安全隱患。綜上兩點，組件只能平鋪在彩鋼瓦屋頂上。組件的安裝數量只于屋頂面積和承重有關，沒有優化的意義。

水泥屋頂?shù)陌惭b方式：

水泥屋頂安裝太陽能支架系統都會使用水泥作為支架基礎。基礎制作有兩種方式，現場澆筑水泥基礎。優點：與屋面結合成一體基礎牢固水泥用量少。缺點：需要鋼筋提前預埋在建筑物屋頂。或者用膨脹螺絲把水泥基礎和屋頂連為一體，這樣做容易破壞屋頂?shù)姆浪畬?，時間長了容易漏水。

另一種方式，需要精確統計項目地點的常年平均風速和不同季節的風向，計算出正風壓和負風壓。再通過風壓大小折算出水泥基礎的配重。預先加工好尺寸一致的水泥壓塊，再運輸?shù)浆F(xiàn)場安裝。
